Caja Airfan Soft Box MDF HDF ISO4250 4.250 m³/h

La referencia CSB4 corresponde a la versión con una entrada de 315 mm y una salida del mismo diámetro. Por tanto, está pensada para un circuito con una única línea de aspiración y otra de expulsión.

No debes confundirla con la Airfan de igual caudal que distribuye la aspiración entre dos bocas de 250 mm y mantiene una salida mayor. Las dos configuraciones organizan el circuito de manera diferente y no son intercambiables sin cambiar conductos, uniones o ramales.

• Elige la CSB4 cuando quieras una única aspiración de gran sección.
• Escoge la variante de doble entrada únicamente si has diseñado dos ramales independientes.
• Comprueba el número de bocas antes de preparar manguitos, abrazaderas y conductos.
• Valora el recorrido completo, no solo la capacidad nominal del extractor.
• Evita reducciones innecesarias que compliquen el paso del aire.
• Deja previsto un acceso práctico para revisar las conexiones.

Esta variante se integra en línea con conductos flexibles redondos de la sección correspondiente a sus dos conexiones. Mantener esa sección durante el recorrido evita transiciones innecesarias y permite organizar una instalación más limpia.

Para combinarla con filtración, la orientación disponible es escoger un filtro de carbón con un caudal nominal mínimo de 4.500 m³/h. Así evitas colocar delante del extractor un filtro claramente infradimensionado para su capacidad nominal.

El filtro forma parte de un sistema completo. En instalaciones de esta categoría, cada codo, reducción, tramo largo o elemento filtrante introduce resistencia al movimiento del aire. Diseñar un trayecto directo y con cambios suaves ayuda a aprovechar mejor el conjunto.

Los conductos insonorizados pueden complementar la envolvente acústica de la caja cuando también deseas contener el sonido que viaja por la red. Deben quedar bien sujetos para que su peso no recaiga sobre las bocas del equipo.

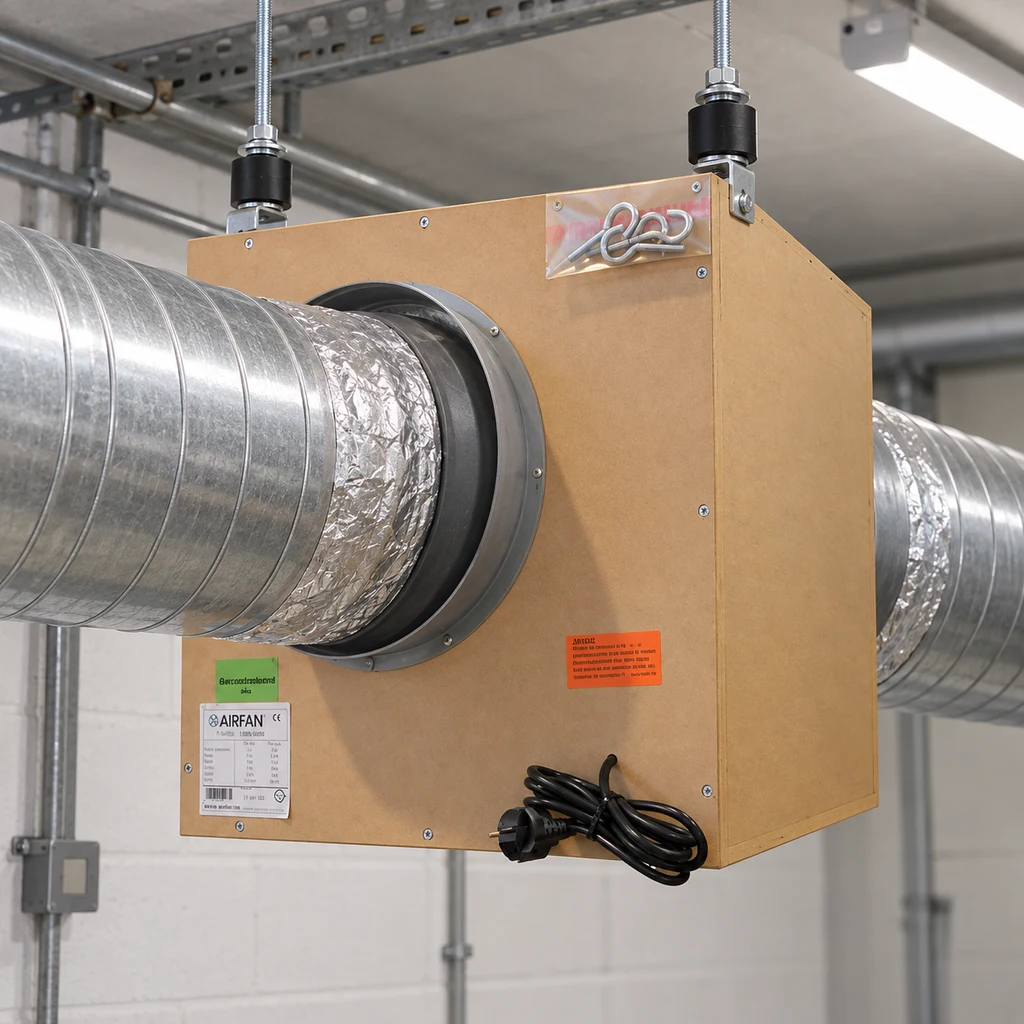

La Airfan Soft Box admite montaje dentro de una línea de conductos y también puede instalarse suspendida. En cualquiera de los dos casos necesitas una sujeción estable que impida desplazamientos, balanceos y esfuerzos sobre las conexiones.

1. Define la posición de aspiración y expulsión antes de colocar los soportes.
2. Prepara una base o suspensión apropiada para una caja extractora profesional.
3. Orienta las bocas evitando curvas cerradas justo al entrar o salir del equipo.
4. Sujeta cada tramo de conducto de manera independiente.
5. Asegura las uniones para limitar holguras y pérdidas de aire.
6. Deja acceso alrededor de la carcasa para inspeccionar el montaje.
7. Comprueba la estabilidad del conjunto antes de ponerlo en funcionamiento.

Una fijación firme evita movimientos, pero también conviene impedir contactos que conviertan paredes o techos en superficies resonantes. Los elementos de desacoplamiento utilizados deben ser adecuados para la carga que soportan y mantener la caja correctamente nivelada.

En equipos eléctricos de ventilación de esta categoría, la instalación debe realizarse con la alimentación aislada. La carcasa debe permanecer cerrada durante el funcionamiento y cualquier intervención interna corresponde a una persona cualificada.

También debes dimensionar la línea, las protecciones y los elementos de control para la carga del equipo instalado. Evita conexiones improvisadas, prolongadores inadecuados o reguladores elegidos únicamente por su formato exterior.

El MDF y los componentes eléctricos deben quedar protegidos frente a la lluvia y la humedad directa. Esta caja no es una solución para dejar expuesta a la intemperie, aunque forme parte de un circuito que extraiga aire húmedo.

Antes de tocar fijaciones, uniones o elementos próximos al motor, corta la alimentación y evita una reconexión accidental. Esta precaución también protege frente al movimiento inesperado del sistema durante una inspección.

En una instalación de ventilación conviene revisar visualmente la acumulación de polvo, el estado de las uniones y la firmeza de los soportes. También debes comprobar que ningún conducto esté aplastado y que las entradas de aire permanezcan despejadas.

Para limpiar una carcasa de MDF resulta apropiado utilizar un paño seco y suave con el equipo desconectado. No mojes la madera ni introduzcas objetos por las aberturas, ya que podrías dañar el aislamiento o alcanzar partes móviles.

El filtro y los conductos necesitan su propia supervisión. Un elemento saturado o un recorrido parcialmente obstruido puede reducir el paso del aire aunque el extractor continúe funcionando.

Si observas suciedad interna en las palas, ruidos anómalos o vibraciones que antes no estaban presentes, evita desmontar la caja durante el funcionamiento. Una intervención interna debe preservar tanto la seguridad eléctrica como el equilibrado del conjunto.

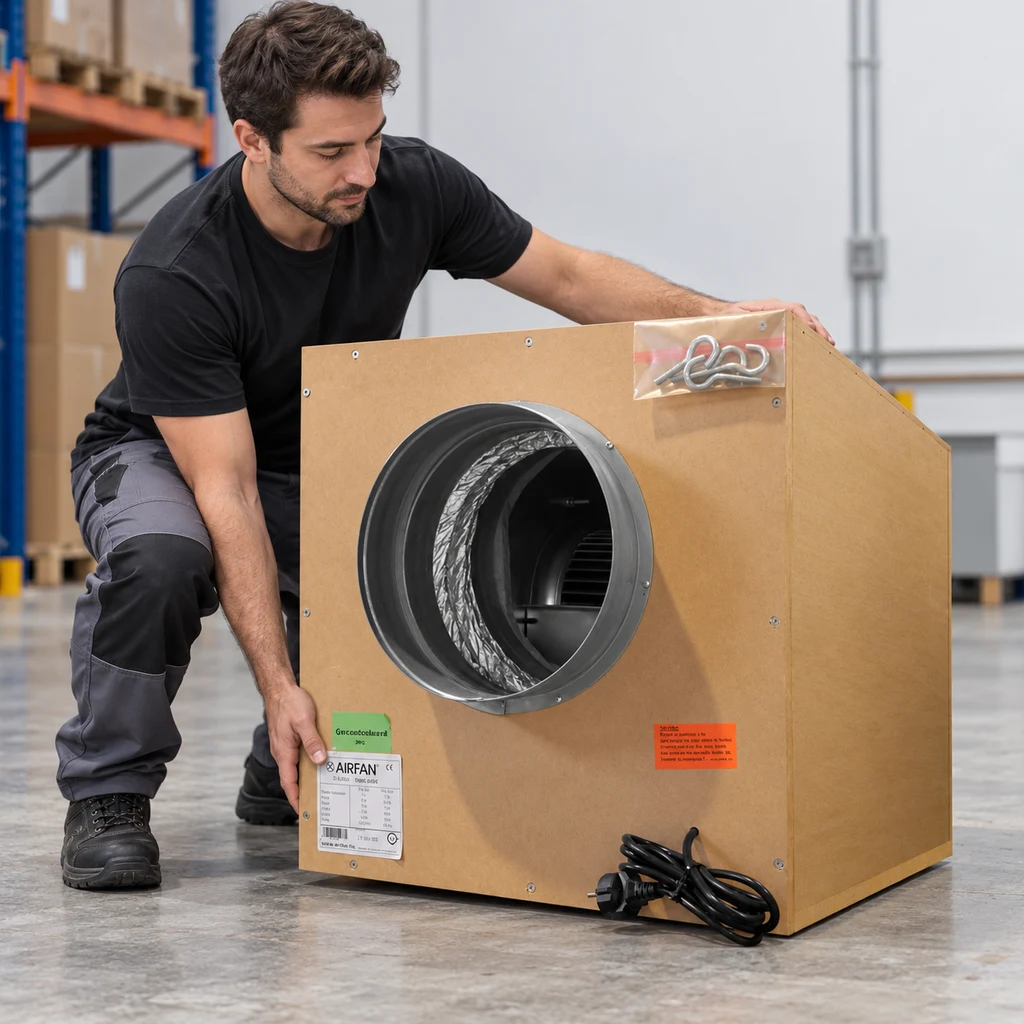

No es simplemente un ventilador colocado dentro de una caja vacía. La carcasa está fabricada en MDF y contiene espuma acústica interior, dos elementos destinados a amortiguar parte del sonido generado por el equipo.

El motor se encuentra separado de la envolvente mediante soportes o aros de goma. Este desacoplamiento ayuda a reducir el paso de las vibraciones hacia la madera y, desde ella, hacia la estructura de montaje.

• La espuma actúa sobre el sonido dentro de la envolvente.
• La goma limita parte de la vibración transmitida por el motor.
• El MDF crea una barrera más consistente que una cubierta ligera improvisada.
• Una sujeción estable evita balanceos y contactos que puedan producir resonancias.
• Los conductos bien apoyados reducen esfuerzos sobre la propia caja.

Insonorizada no significa inaudible. Seguirás percibiendo el funcionamiento del motor y el desplazamiento de una cantidad elevada de aire. El resultado acústico final también está condicionado por los conductos, las fijaciones y las superficies cercanas.

Es una elección adecuada para salas de cultivo grandes, circuitos con una única línea de aspiración amplia e instalaciones que necesitan un caudal nominal elevado. También encaja si puedes preparar una fijación estable y buscas amortiguar parte del sonido y las vibraciones del motor.

No resulta proporcionada para armarios pequeños o necesidades de extracción modestas. Tampoco es la variante indicada para una instalación diseñada alrededor de dos ramales de 250 mm.

No deberías basar en ella un proyecto que exija conocer previamente una curva certificada de presión o el rendimiento exacto con una combinación concreta de filtro y conductos. Esos valores no pueden deducirse únicamente del caudal nominal.
