Caja Airfan Soft Box MDF 7.000 m³/h

Esta versión tiene sentido cuando trabajas con una sala grande, necesitas una renovación elevada o tu sistema actual se queda corto. Antes de elegirla, calcula el volumen del recinto y plantea el recorrido completo que seguirá el aire.

En este tipo de instalaciones, el rendimiento final cambia con la longitud de los conductos, los cambios de dirección y la resistencia añadida por otros componentes. Por eso conviene dimensionar el conjunto y dejar margen, en lugar de escoger únicamente por la cifra nominal.

Una caja más pequeña suele resultar más razonable para espacios reducidos y trazados sencillos. Esta opción destaca cuando necesitas integrar dos zonas de aspiración o sustituir un equipo que trabaja forzado en una instalación de gran demanda.

Sus dimensiones aproximadas son de 64–65 × 64–65 × 80–81 cm. Ese volumen exige reservar una ubicación accesible, con sitio para unir los conductos sin forzar las bocas ni crear curvas cerradas junto a la caja.

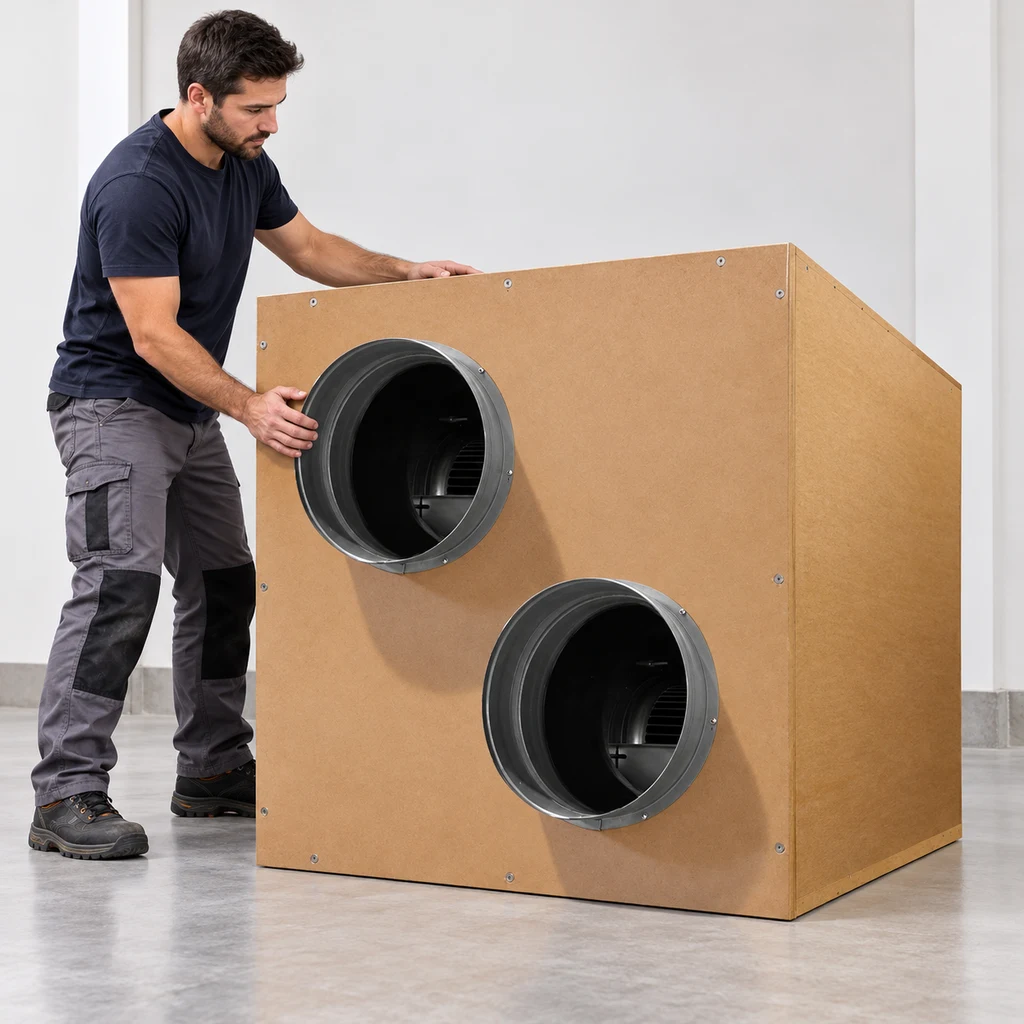

La configuración física determina si encajará en tu circuito. Esta referencia dispone de dos entradas de 250 mm y una salida de 315 mm, por lo que permite reunir dos ramales redondos en un único conducto de evacuación.

Comprueba el trazado completo antes de instalarla. Evitar reducciones innecesarias y mantener las uniones bien alineadas ayuda a limitar turbulencias, tensiones sobre las bocas y ruido generado por el propio movimiento del aire.

En la parte eléctrica, un extractor profesional de este tamaño requiere una instalación preparada y protegida correctamente. Haz que un instalador compruebe la línea y el sistema de conexión antes de integrarlo en el circuito definitivo.

El conjunto corresponde a la denominación HDF ISO7000 y utiliza un motor centrífugo 12-12-1100. Para ti, esto se traduce en una solución completa de extracción en línea, no en una simple caja acústica vacía.

Puedes colocarla sobre una base estable o suspenderla de una estructura adecuada. En ambos casos debe quedar firme, nivelada y con espacio suficiente alrededor de las conexiones.

1. Define el recorrido de aspiración y descarga antes de situar la caja.
2. Prepara una base o estructura capaz de mantener el conjunto estable.
3. Presenta los dos ramales sin forzar las bocas de entrada.
4. Alinea la descarga para evitar una curva brusca a la salida.
5. Sujeta los conductos de forma independiente para que no carguen sobre la caja.
6. Fija las uniones y revisa que el montaje no tenga holguras.
7. Comprueba la estabilidad de todo el sistema antes de ponerlo en servicio.

En una instalación suspendida, los puntos de anclaje deben repartir correctamente la carga. Sobre el suelo, la base debe ser plana y evitar movimientos que puedan transmitirse al resto del circuito.

La posición también influye en el mantenimiento. Dejar acceso a las uniones y a la propia caja facilita las revisiones sin desmontar una parte extensa de la conducción.

En equipos eléctricos de extracción, el montaje debe realizarse con el sistema fuera de servicio y por personal capacitado cuando intervenga la conexión eléctrica. La ubicación tiene que mantener despejadas las aspiraciones y la descarga.

No apoyes el peso de los conductos sobre las bocas. Una tubería mal sostenida puede forzar las uniones, desplazar la caja y transmitir vibraciones hacia paredes, techos o estructuras próximas.

Si eliges un montaje suspendido, revisa que la estructura sea apropiada para una caja voluminosa. También conviene evitar emplazamientos donde el tablero MDF pueda quedar expuesto al agua o a una humedad directa persistente.

Antes de poner el sistema en marcha, comprueba visualmente las fijaciones, el recorrido y la estabilidad. Una puesta en servicio ordenada permite detectar movimientos o vibraciones anómalas sin asumir que forman parte del funcionamiento normal.

El mantenimiento no consiste solo en cuidar la caja. En sistemas de esta categoría conviene revisar las entradas, la descarga, las uniones y los conductos para evitar que la suciedad o una obstrucción aumenten la resistencia al paso del aire.

La envolvente de MDF requiere un cuidado compatible con la madera técnica y con los componentes eléctricos alojados en su interior. Evita mojarla o aplicar líquidos que puedan penetrar por las conexiones.

Presta atención a cambios persistentes de sonido, vibración o estabilidad. Si aparecen, detén el uso y encarga una revisión profesional del conjunto, porque una turbina desequilibrada o un apoyo deteriorado no se corrigen cubriendo la caja ni apretando los conductos al azar.

No hace falta desmontar de forma rutinaria aquello que funciona correctamente. Una revisión visual del trazado, las fijaciones y el estado exterior permite detectar problemas evidentes sin alterar el equilibrio del montaje.

La palabra «insonorizada» significa que incorpora recursos para contener parte del ruido, no que sea inaudible. La caja utiliza revestimiento acústico interior y el motor queda suspendido mediante soportes de caucho que ayudan a reducir la vibración transmitida a la envolvente.

Estas soluciones aportan una ventaja clara frente a un motor centrífugo instalado sin caja acústica. Resultan especialmente útiles cuando el problema no es solo el sonido del motor, sino también la vibración que pasa a la estructura y a los conductos.

El resultado que percibirás estará condicionado por la sala y por el diseño del circuito. Las tuberías rígidas, las uniones tensas, las curvas cerradas y la velocidad del aire pueden generar ruido aunque el motor esté aislado.

Si el control acústico es prioritario, plantea la caja, los soportes y los conductos como un solo sistema. La envolvente ayuda, pero un montaje estable y bien alineado es esencial para aprovechar su aislamiento.

Es adecuada para salas grandes, instalaciones con dos zonas de aspiración y circuitos que terminan en una única descarga compatible. También encaja si quieres reemplazar una turbina abierta y reducir la transmisión de vibraciones.

No es una elección proporcionada para armarios pequeños, demandas de ventilación bajas o recorridos preparados exclusivamente para otros diámetros. Tampoco es la opción indicada si el espacio disponible no permite colocarla y conectar los tubos sin forzar el trazado.

Acertarás con ella si puedes ofrecerle una base o estructura estable y dimensionar el circuito completo. Si buscas una solución compacta para una instalación sencilla, su tamaño y capacidad pueden resultar innecesarios.
