Caja Airfan Soft Box MDF 7000 m³/h AIRFAN

Esta referencia está diseñada para una red de extracción con un conducto de entrada y otro de salida. No debes confundirla con las cajas de la misma capacidad nominal que distribuyen la aspiración entre varias bocas, porque requieren otro planteamiento de conductos.

• Su función es extraer aire mediante ventilación centrífuga en línea.
• El caudal nominal declarado es de 7000 m³/h.
• Dispone de una entrada y una salida de 315 mm.
• La envolvente principal está fabricada en tablero MDF.
• La caja incorpora aislamiento acústico de espuma cónica.
• El motor queda suspendido sobre soportes de caucho y separado de la caja.

El formato de una entrada resulta especialmente lógico cuando quieres conectar una línea principal de aspiración a una línea principal de expulsión. También simplifica la lectura del circuito, ya que el aire sigue un recorrido directo a través de la caja.

El aislamiento y la suspensión no significan ausencia total de sonido. Su ventaja práctica es actuar sobre dos molestias habituales en un extractor centrífugo sin envolvente: el ruido que sale directamente del conjunto y las vibraciones transmitidas a la estructura.

Antes de integrarla, reserva un hueco compatible con unas dimensiones declaradas de 65 × 80 × 65 cm. No calcules únicamente el volumen de la caja: deja margen funcional para los conductos, las curvas, la fijación y el acceso necesario durante la limpieza.

La alimentación declarada es de 220 V/50 Hz y la intensidad indicada es de 11,26 A. Esto convierte la revisión del circuito eléctrico en una parte esencial de la planificación, especialmente en instalaciones donde ya trabajan iluminación, climatización y otros equipos de manera simultánea.

En este tipo de sistemas, cada filtro, codo y tramo de conducto introduce resistencia al paso del aire. Por eso, el caudal nominal sirve para identificar la capacidad del extractor, pero no permite prometer el mismo movimiento de aire en cualquier circuito terminado.

Comprueba también que el recorrido mantenga un diámetro coherente o que las adaptaciones estén planificadas de antemano. Reducir secciones o encadenar cambios bruscos puede perjudicar el comportamiento global de una instalación de ventilación.

La caja se entrega montada y con el cableado preparado, lo que evita tener que ensamblar el motor dentro de la envolvente. Aun así, su colocación exige planificar la estructura, las conexiones y el acceso con criterio profesional.

1. Define el recorrido de entrada y expulsión antes de fijar la caja, procurando evitar curvas innecesarias.
2. Elige una superficie o estructura estable que pueda mantener el conjunto inmóvil durante el funcionamiento.

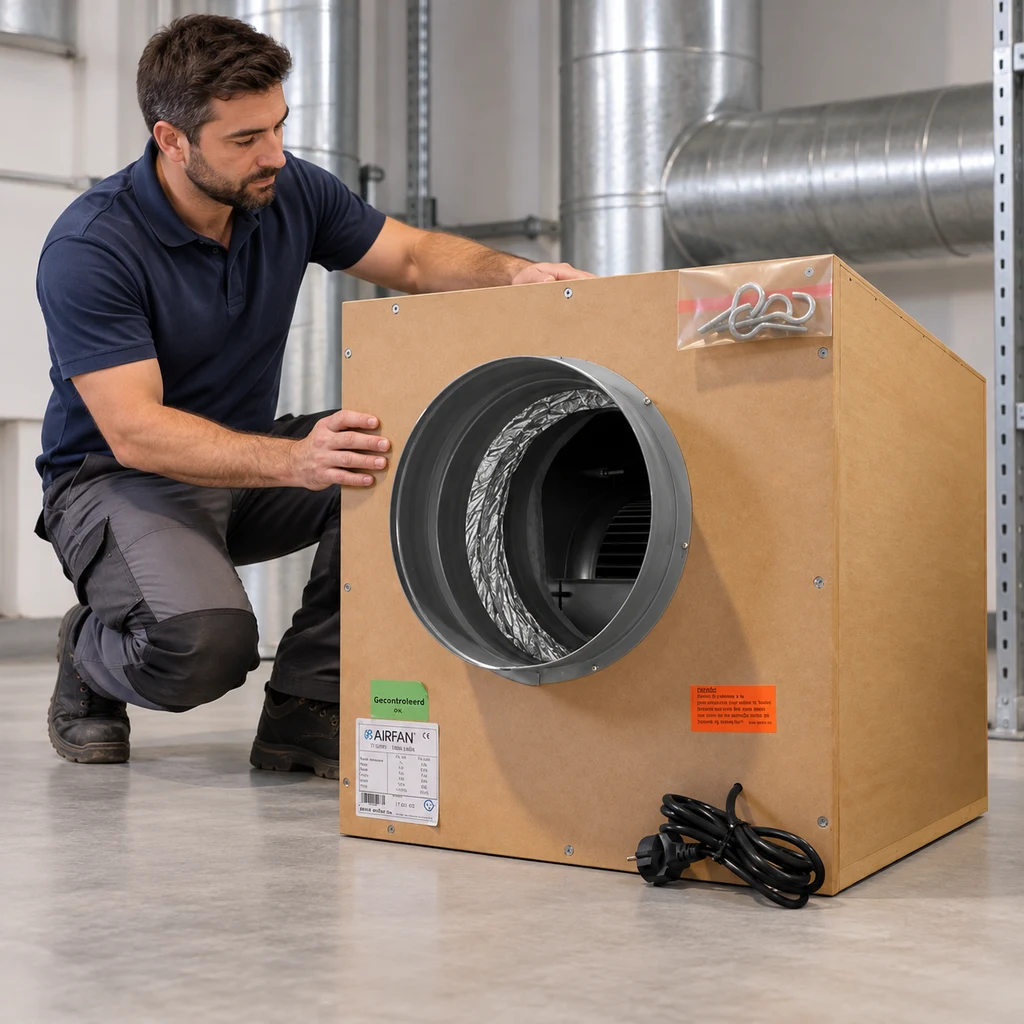

3. Presenta la caja en su posición definitiva y comprueba que quede espacio alrededor para conectar los conductos.

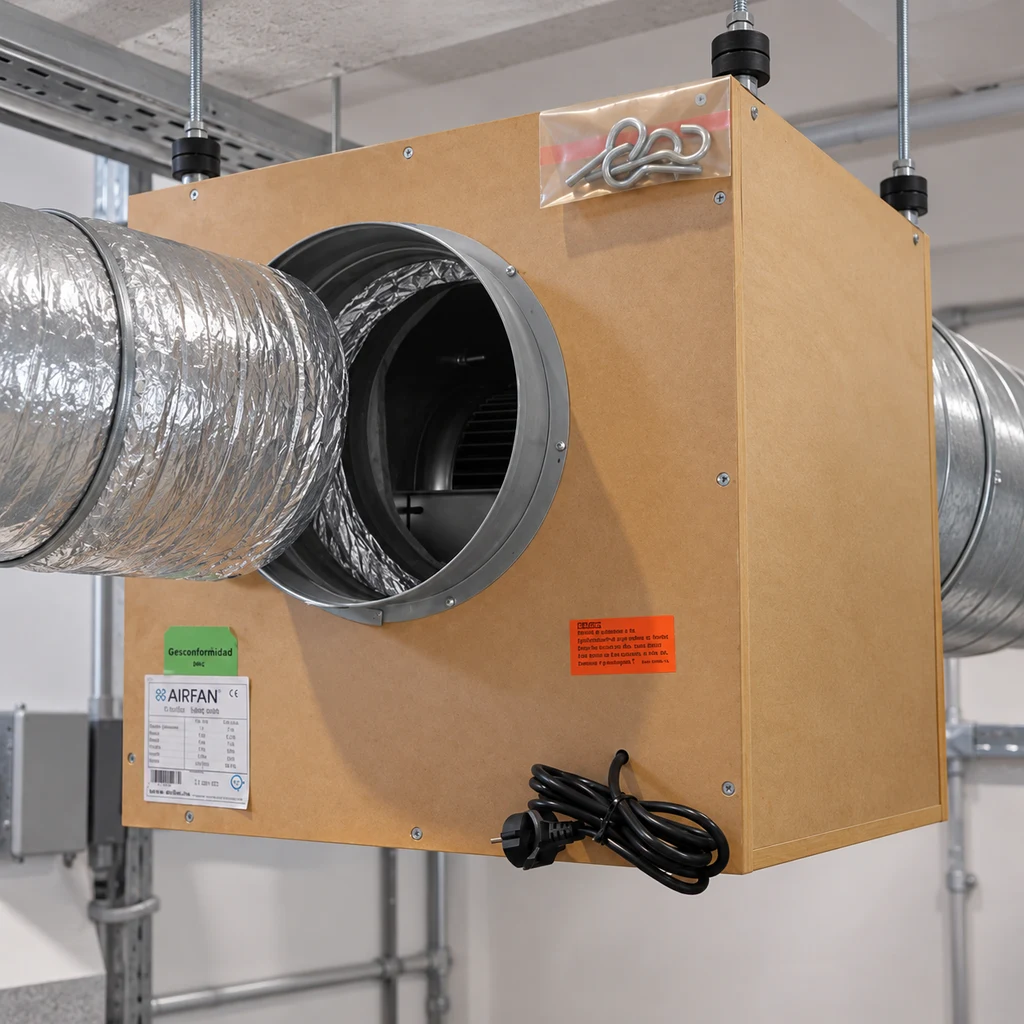

4. Fija o cuelga el equipo de forma estable antes de acoplar la red de ventilación.
5. Conecta la aspiración y la salida sin forzar las bocas ni dejar el peso de los conductos apoyado sobre ellas.
6. Haz que una persona con experiencia revise la alimentación y la conexión eléctrica antes de ponerla en marcha.
7. Tras el arranque, comprueba que la caja permanezca firme y que los conductos no transmitan movimientos a paredes o estructuras.

Los soportes de caucho separan el motor de la envolvente y ayudan a limitar la transmisión mecánica. Para conservar esa ventaja, la caja y los conductos deben quedar bien sujetos, sin tensiones que creen nuevos puntos de vibración.

Desconecta completamente la caja de la red antes de instalarla, limpiarla o realizar cualquier intervención. No abras la cubierta mientras esté funcionando.

Una caja montada y cableada no elimina la necesidad de comprobar la instalación que la alimentará. La intensidad del equipo debe contemplarse junto al resto de consumos simultáneos, y la conexión debe realizarla una persona con experiencia cuando existan dudas sobre el circuito.

Evita colocarla en una posición inestable o dejar la envolvente soportada por los propios conductos. La fijación debe impedir desplazamientos y mantener las conexiones sin esfuerzos mecánicos.

En una instalación profesional conviene separar claramente las tareas de uso de las intervenciones internas. El usuario puede mantener limpio el exterior, pero cualquier apertura o trabajo sobre los componentes debe hacerse con la alimentación aislada y por personal preparado.

Este equipo no requiere mantenimiento técnico ordinario. La atención habitual se centra en conservar la caja limpia, vigilar que siga firmemente fijada y observar que los conductos no introduzcan tensiones o vibraciones nuevas.

Para limpiarla, desconéctala de la red y utiliza un paño seco. No abras la cubierta durante el funcionamiento ni realices trabajos internos si no tienes experiencia en este tipo de equipos.

En sistemas de extracción, una revisión visual periódica permite detectar uniones flojas, suciedad exterior o cambios en la estabilidad del montaje. Esta comprobación no exige desmontar el equipo y ayuda a conservar una instalación ordenada.

Si el circuito incluye elementos que retienen partículas, su estado influye en la resistencia al aire. Su cuidado forma parte del mantenimiento general de la red, aunque no modifica las tareas ordinarias indicadas para la propia caja AIRFAN.

Es una elección adecuada para salas de cultivo amplias, salas de secado, invernaderos y espacios técnicos que necesiten una extracción principal de gran capacidad. Encaja especialmente bien cuando ya has previsto una línea única de entrada y salida y quieres reducir la transmisión directa de vibraciones mediante una caja aislada.

No es la opción lógica para un armario pequeño donde su capacidad resulte desproporcionada. Tampoco conviene elegirla si tus conductos usan otro diámetro y no has diseñado la adaptación, o si no dispones de espacio suficiente para colocarla y trabajar alrededor.

Si necesitas conocer de antemano el rendimiento exacto de un circuito complejo, la cifra nominal por sí sola no permite cerrar el diseño. Filtros, curvas y longitudes deben valorarse como parte del sistema completo.

También requiere una fijación sólida y una instalación eléctrica revisada. Si no puedes garantizar ambas condiciones, es preferible resolver primero la estructura y el circuito antes de incorporar la caja.
