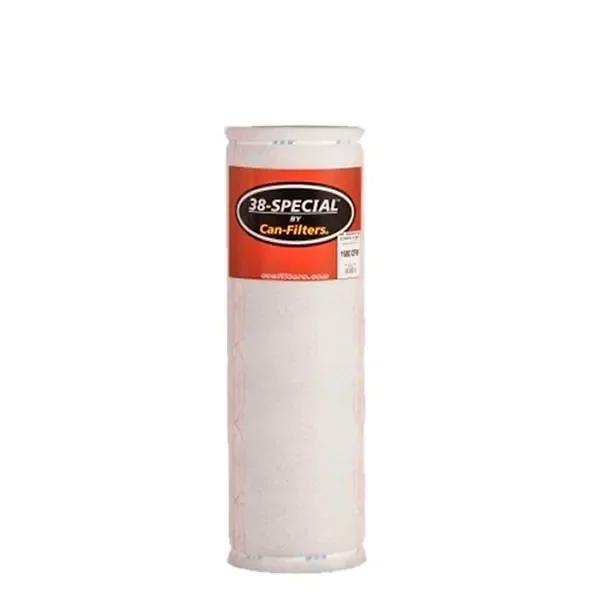

CAN-Special 38/125 CAN FILTER

Esta es la versión grande de la familia, con un cuerpo de 1250 mm de longitud. Está concebida para la boca indicada en el título y no debe confundirse con la variante más estrecha de 250 mm.

El diámetro exterior del cuerpo es de 380 mm sin prefiltro. La sección publicada con este elemento colocado es de 400 × 400 mm, una referencia útil cuando el filtro debe pasar entre paredes, luminarias, conductos u otros equipos.

• Es un filtro antiolor para integrarlo en una línea de extracción.
• Su envolvente está fabricada en acero galvanizado.
• El medio filtrante es carbón activo peletizado CKV-4.
• El lecho de carbón tiene un espesor de 50 mm.
• El prefiltro multicapa protege el carbón frente a partículas.
• El equipo puede colocarse en posición vertical u horizontal.

Para elegir bien, mide la zona útil y no solo el hueco donde descansará el cuerpo. Necesitarás margen para presentar la conexión, manipular el filtro y evitar que el conducto quede doblado o sometido a tensión.

Este formato tiene sentido en una sala amplia con una extracción del mismo diámetro. Si tu circuito es más pequeño, escoger un filtro mayor no convierte automáticamente el conjunto en más adecuado: en este tipo de instalaciones, todos los componentes deben estar dimensionados como un sistema.

El caudal práctico u óptimo publicado es de 1700 m³/h. Esa es la referencia útil para emparejar el filtro con el funcionamiento habitual de la extracción, mientras que la cifra máxima debe entenderse como un límite y no como el objetivo permanente.

El aire necesita atravesar el carbón para que el filtro cumpla su función antiolor. Por eso, aumentar el movimiento de aire sin tener en cuenta la capacidad del filtro no representa una mejora automática y puede dejar el conjunto mal dimensionado.

También debes considerar el recorrido completo. Curvas cerradas, transiciones improvisadas o conductos mal alineados pueden dificultar el paso del aire, aunque cada componente parezca adecuado por separado.

• Dimensiona el extractor tomando como referencia el régimen habitual de trabajo.
• Reserva la capacidad máxima como límite operativo del filtro.
• Mantén una conexión coherente entre la boca, el extractor y el conducto.
• Evita recorridos innecesariamente complejos en la línea de extracción.
• Comprueba el comportamiento del circuito una vez que todos sus elementos estén instalados.

El carbón peletizado forma una capa atravesada por el aire cargado de olor. Para ti, esto significa que el resultado depende tanto del medio filtrante como de respetar el caudal previsto y conservar un paso de aire razonablemente limpio.

El prefiltro añade una barrera frente a las partículas antes de que alcancen el carbón. No mueve el aire ni reemplaza al extractor, pero ayuda a separar la suciedad transportada por el circuito del medio encargado de la filtración.

El conjunto pesa 53 kg, por lo que necesita una estructura de soporte dimensionada para esa carga. Que el filtro quepa físicamente no garantiza que un techo, una barra o un punto de anclaje puedan sostenerlo con seguridad.

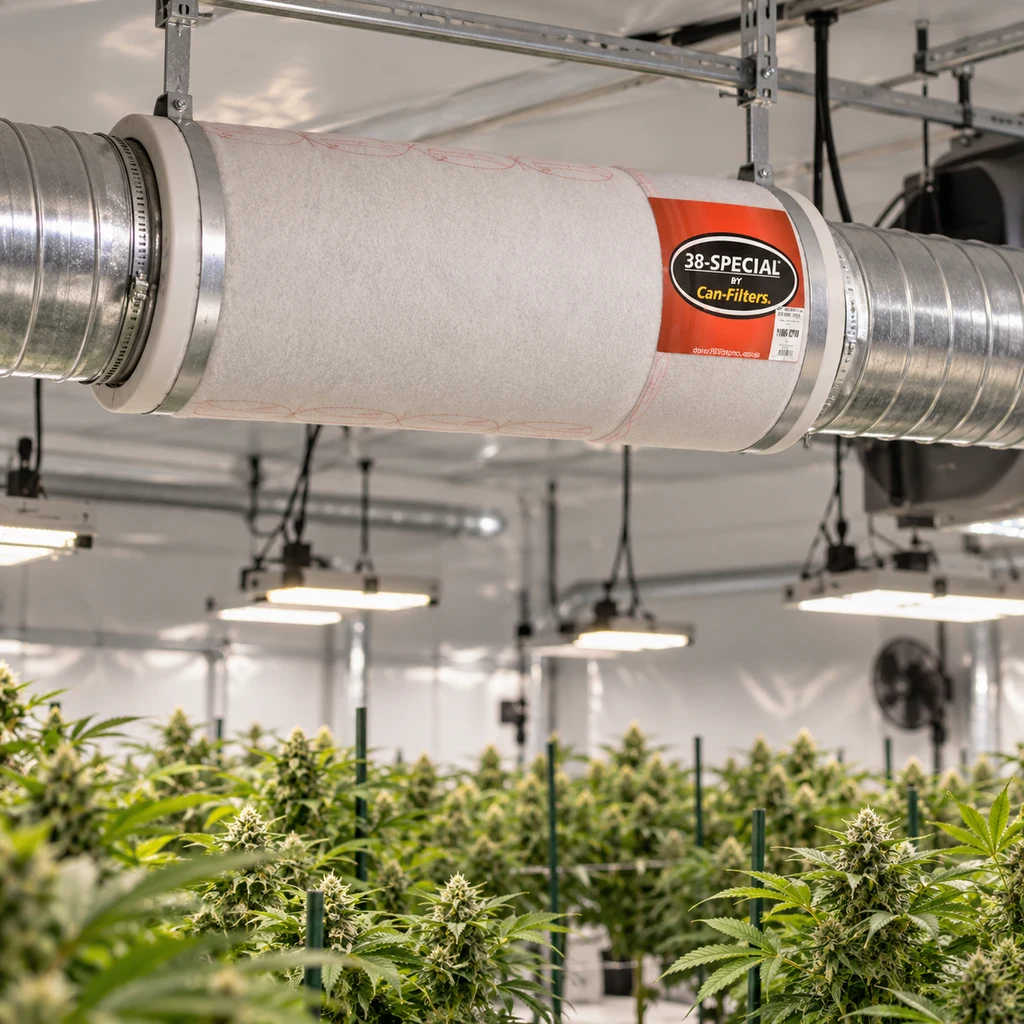

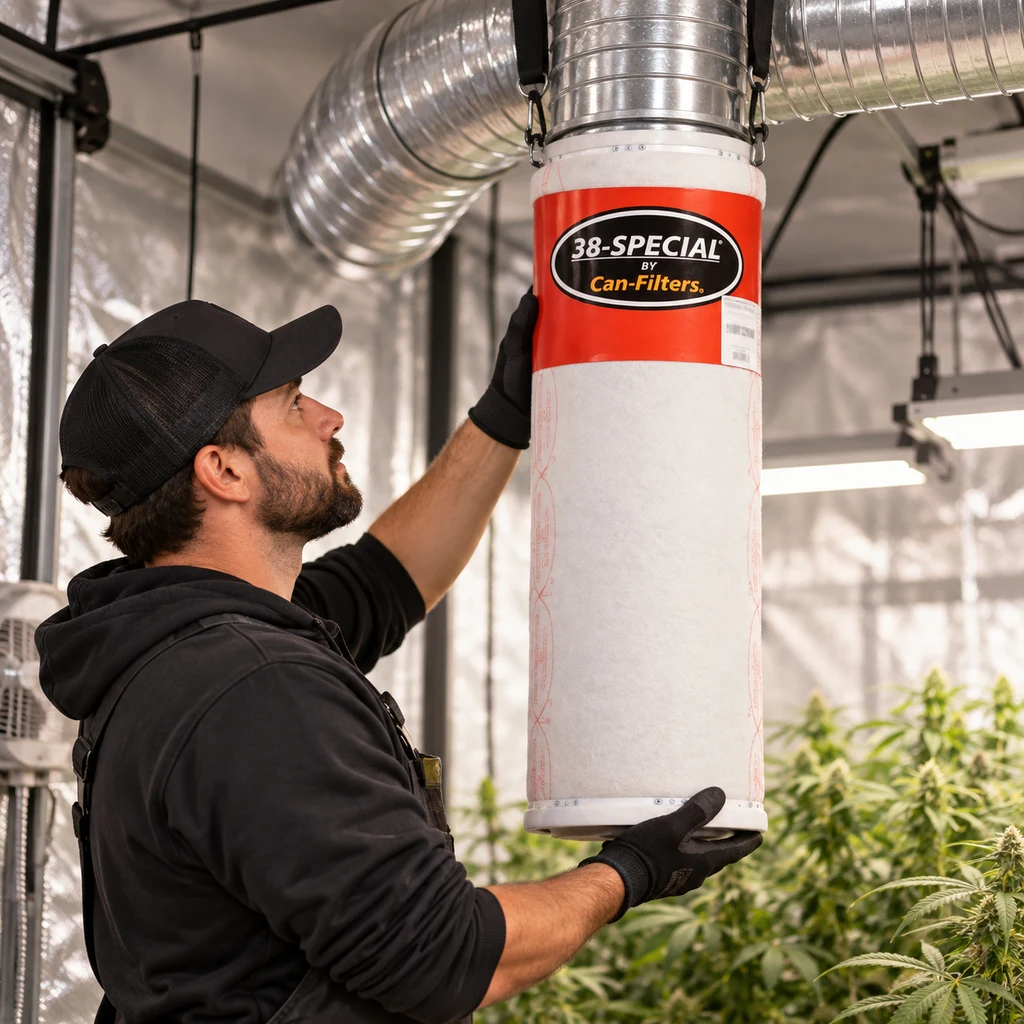

Puedes montarlo en vertical o en horizontal. Esta posibilidad facilita su adaptación a distribuciones diferentes, aunque la orientación elegida debe permitir una sujeción estable y una conexión limpia con el resto de la extracción.

1. Mide la zona reservada para el cuerpo, la conexión y el acceso de montaje.
2. Comprueba que la estructura receptora sea adecuada para una carga elevada.
3. Decide la orientación que ofrezca mayor estabilidad y mejor acceso.
4. Presenta el filtro en su posición antes de cerrar el recorrido del conducto.
5. Alinea la boca con la extracción sin forzar ni aplastar la conducción.
6. Asegura completamente el conjunto antes de poner en marcha el sistema.
7. Revisa durante el uso que la sujeción permanezca estable y el prefiltro no acumule demasiadas partículas.

El acero galvanizado aporta una envolvente sólida, pero la seguridad final también depende de la instalación que prepares. En filtros pesados conviene repartir la carga de forma estable y evitar apoyos improvisados.

Deja una zona accesible alrededor del conjunto. Poder inspeccionar la sujeción y retirar partículas del exterior resulta más práctico que encajarlo en un hueco donde después no puedas trabajar con comodidad.

Las condiciones de trabajo publicadas abarcan de 10 a 80 °C y de 0 a 80 % de humedad relativa. El aire que llega al filtro debe mantenerse dentro de ambos intervalos durante el funcionamiento.

La lectura relevante es la del entorno real de extracción. En una sala grande pueden existir diferencias entre zonas debido a la iluminación, la entrada de aire o la proximidad de equipos que desprenden calor.

No conviene diseñar el uso habitual pegado deliberadamente a los límites. Dejar margen ayuda a absorber las fluctuaciones normales que se producen al cambiar la ventilación, la carga de la sala o las condiciones ambientales.

• Mide la temperatura y la humedad mientras la instalación está funcionando.
• Evita puntos donde el filtro reciba calor concentrado de manera innecesaria.
• Vuelve a comprobar el ambiente tras modificar la ventilación o la distribución.
• Mantén despejada la entrada de aire y controla la acumulación de partículas.

Estos límites no convierten el filtro en un equipo de climatización. Su cometido es tratar el olor del aire que mueve el sistema, mientras que el control ambiental corresponde al resto de la instalación.

Es para ti si gestionas una sala interior grande o un espacio con emisiones persistentes de olor y ya dispones de una extracción compatible. También encaja cuando cuentas con una estructura resistente, suficiente espacio útil y la posibilidad de controlar el ambiente.

No es una elección proporcionada para armarios pequeños, extractores de caudal bajo o montajes sin una sujeción capaz de soportar una carga elevada. Tampoco resulta adecuado para sistemas que excedan su capacidad máxima.

El producto es el filtro de carbón. No es un kit completo ni sustituye al extractor, los conductos o los componentes necesarios para formar el circuito de ventilación.
